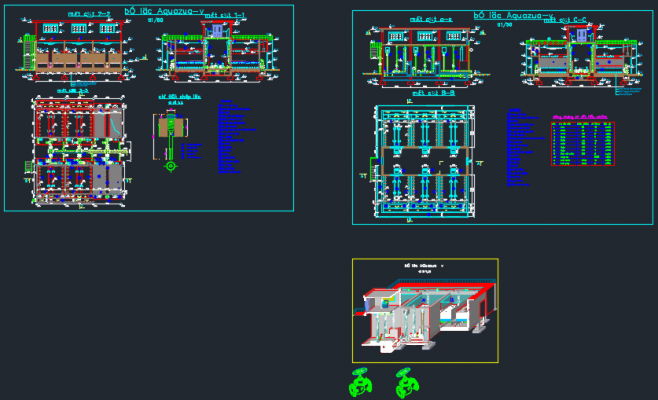

Thư viện nước trong CAD: Tổng hợp Block thiết bị và Sơ đồ chuẩn

Thư viện nước trong CAD là bộ công cụ không thể thiếu giúp các kỹ sư MEP tiết kiệm hàng giờ thiết kế hệ thống cấp thoát nước công trình.

Tại sao cần sử dụng thư viện nước chuẩn trong thiết kế?

Trong môi trường thiết kế kỹ thuật áp lực cao, việc ngồi vẽ lại từng cái van hay vòi sen là một sự lãng phí thời gian khủng khiếp. Một bộ thư viện nước trong CAD chuẩn không chỉ giúp bạn hoàn thành bản vẽ nhanh hơn mà còn đảm bảo tính chuyên nghiệp. Các block này đã được thiết kế sẵn với kích thước thực tế, giúp tránh sai sót khi triển khai lắp đặt tại công trường.

Hơn nữa, sử dụng các ký hiệu thống nhất theo tiêu chuẩn TCVN hoặc IEC giúp các bên liên quan từ chủ đầu tư đến tổ đội thi công dễ dàng đọc hiểu bản vẽ. Khi bạn sử dụng các block từ Webdien.vn, bạn đang sở hữu những tệp tin sạch, không chứa virus hay các lớp layer rác gây nặng máy.

Danh sách file thư viện CAD ngành nước mới nhất 2026

Dưới đây là tổng hợp các tệp tin quan trọng nhất mà chúng tôi đã chọn lọc kỹ lưỡng cho cộng đồng kỹ sư. Các file đều hỗ trợ định dạng .dwg phổ biến, tương thích với nhiều phiên bản AutoCAD khác nhau.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn sử dụng và quản lý thư viện nước hiệu quả

Việc sở hữu thư viện là một chuyện, nhưng sử dụng nó như thế nào để không làm rối bản vẽ lại là chuyện khác. Chúng tôi khuyên bạn nên quản lý các block theo cấu trúc Design Center (ADC) hoặc Tool Palettes. Điều này giúp bạn kéo thả thiết bị vào bản vẽ một cách nhanh chóng mà không cần mở trực tiếp file nguồn.

Lưu ý về tỷ lệ Scale và Đơn vị

Đa số các file thư viện nước trong CAD tại Việt Nam được vẽ với đơn vị là mm. Trước khi Insert block, hãy kiểm tra biến INSUNITS của bản vẽ hiện hành để tránh tình trạng thiết bị vệ sinh to bằng cả ngôi nhà do sai khác đơn vị giữa Inch và Millimeters.

Quản lý lớp Layer cho hệ thống cấp thoát nước

Hãy phân chia layer rõ ràng cho đường ống cấp (thường là màu xanh dương) và ống thoát (thường là màu đỏ hoặc cam). Việc đặt tên layer theo chuẩn MEP-PLUMB-PIPE giúp bạn dễ dàng quản lý hiển thị và in ấn sau này. Đừng bao giờ để mọi thứ ở layer 0.

Ứng dụng thực tế trong các dự án cơ điện (MEP)

Thư viện này không chỉ dành cho sinh viên làm đồ án mà còn là “vũ khí” đắc lực cho các kỹ sư tại các văn phòng thiết kế chuyên nghiệp. Từ những căn biệt thự dân dụng đến các tổ hợp chung cư cao tầng, hệ thống cấp thoát nước luôn đòi hỏi sự chính xác tuyệt đối.

“Sử dụng đúng bộ thư viện block nước chuẩn giúp giảm thiểu 40% thời gian triển khai bản vẽ Shop Drawing, đồng thời hạn chế tối đa va chạm không gian (Clash) trên mô hình.”

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
